Munkaidő-jelző, szünetjelző kürtök

Mindig utáltam a quartz órákat és szerettem az elektronikát, de az élet már csak ilyen. Az órás pedig ért az időzítő szerkezetek készítéséhez, ha nem tanulta, akkor is. Alantiakban bemutatom az általam elektronikai elemekből összeszerelt munkaidő jelzőt.

Részei: Arduino Pro Mini (atmega328P , 5V) mikrokontroller, DS3231 Precíziós RTC, SRD-05VDC-SL-C 5V relé, kürtök(110dB, 410 Hz, 510 Hz, 12V, 4A), S-120-12 tápegység (12V, 10A)

A mikrokontrollert Arduino C-ben írt program vezérli, amely kezeli a téli/nyári óraátállítást is, valamint úgy van beállítva, hogy vasárnaponként nem jelez, mivel akkor nincs munkavégzés.

Az óra hőmérsékletkompenzált quartz kristállyal szabályozott, amelynek pontossága +-2 ppm (lsd. 5. ábra), ami éves szinten kb. 1 percen belül van. Az Arduino Pro Mini 5V-os tápról üzemel, a kürtpár 12V, 10A tápot kap, amelyet egy S-120-12 jelű tápegység biztosít.

A jelzések a következők szerint alakulnak:

Ütemezési szimuláció indítása…

Szimulációs idő: 5:58

Aktiváló relé a munka előtti jelhez (2 rövid jelzés)

Szimulációs idő: 6:00

Aktiváló relé a munka megkezdéséhez (1 hosszú jelzés)

Szimulációs idő: 8:30

Aktiváló relé szünetindításhoz (2 hosszú jel)

Szimulációs idő: 8:43

Aktiváló relé a munka előtti jelhez (2 rövid jelzés)

Szimulációs idő: 8:45

Aktiváló relé a munka megkezdéséhez (1 hosszú jelzés)

Szimulációs idő: 12:00

Aktiváló relé szünetindításhoz (2 hosszú jel)

Szimulációs idő: 12:43

Aktiváló relé a munka előtti jelhez (2 rövid jelzés)

Szimulációs idő: 12:45

Aktiváló relé a takarítási munka megkezdéséhez (1 hosszú jelzés)

Szimulációs idő: 15:55

Aktiváló relé munkaidő vége (2 hosszú jel)

A szimuláció kész.

A munkaidő jelzőt elhelyeztem a 12Raszter Kft. acélszerkezet gyártó csarnokákban, Kunpeszéren.

A későbbiekben, ezen elvek továbbfejlesztése mellett a kürt cserélve lesz egy mp3 egységre, amely képes lesz negyedütős óraként a Big Ben vagy a westminster székesegyház, esetleg a Kreml leghíresebb tornya, a Szpasszkaja órájának harangjátéka lejátszására. Ez innentől már csak egy kis ujjmunka.

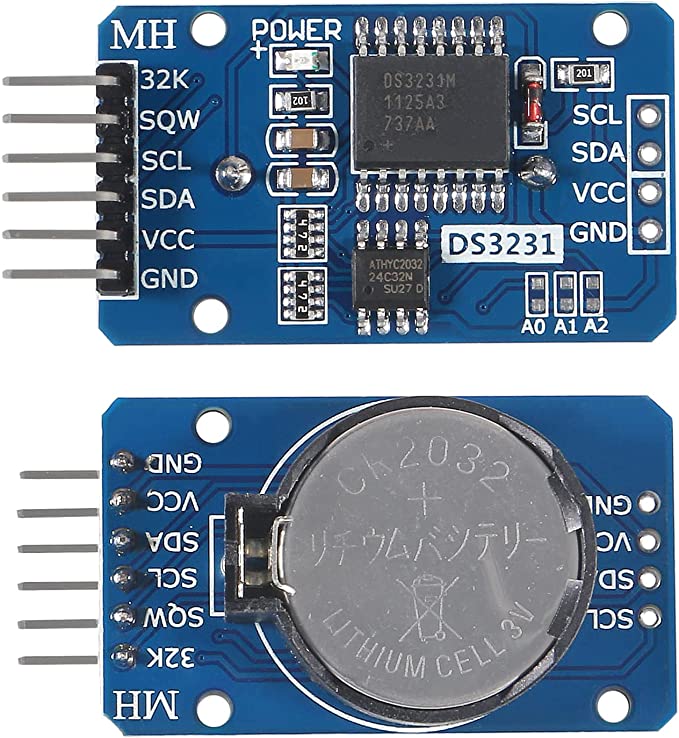

A 3. kép a DS3231 hőkompenzált precíziós órachipet ábrázolja. (Az óra pontos beállítását egy ESP32-es Wifi modult tartalmazó mikrokontrollerrel lehet elvégezni.)

A DS3231, a 3,6 V-os CR2032-es lítium elemmel 8 évet is képes üzemelni, külső tápellátás nélkül és két riasztás is beállítható rajta…
